LED žiarovky, typy LED žiaroviek, SMD LED čipy a IP krytie

História LED žiaroviek

led ziarovky

Keď v roku 1907 objavil Henry Joseph Round existenciu elektroluminiscencie, určite netušil, že jeho objav raz pošle do dôchodku klasické Edisonove žiarovky, ktoré boli v tej dobe na vrchole svojej slávy. Elektroluminiscenčný jav je vlastne dôvod, prečo LED diódy, alebo LED žiarovky svietia.

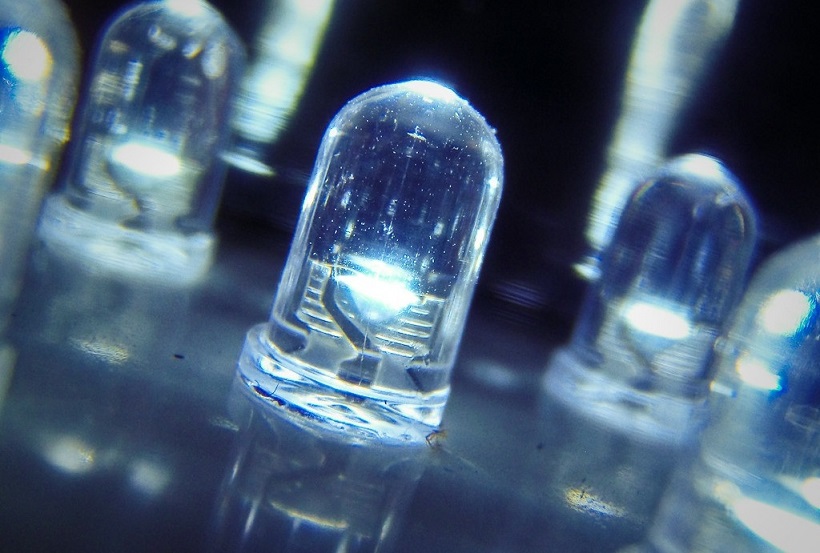

Trvalo presne 55 rokov, teda až do roku 1962, kedy sa na základe objavu pána Round-a podarilo vyrobiť prvú LED diódu. Z týchto prvých LED diód by ste ale zmysluplné a plne funkčné LED žiarovky dohromady určite nedali. Prvé LED diódy boli veľmi slabo svietivé bodové zdroje svetla, oproti ktorým bola poletujúce svetluška halogénovým reflektorom. Navyše až do roku 1971 emitovali LED diódy iba červenú farbu. V roku 1971 prišiel zásadný zlom, ktorý priniesol nové farby LED diód, čo umožnilo ďaleko väčšie použitie týchto zdrojov svetla ako signalizátorov stavov rôznych zariadení. Novými farbami bola zelená, oranžová a žltá farba. Avšak LED diódy boli stále veľmi nákladnými zdrojmi svetla oproti žiarovkovým'' kontrolkám'' a používali sa výhradne v drahých prístrojoch a zariadeniach. Nové farby a výkonnejšie diódy znamenali teda možnosť zahájiť výrobu LED žiaroviek, ale len ako náhradu za spomínané žiarovkové kontrolky v prístrojoch. V osemdesiatych rokoch nastal veľký rozmach LED diódových technológií, keď sa vyrábali LED diódy najrôznejších tvarov, rozmerov a farieb. Samozrejme sa už vyrábali aj LED displeje pre najrôznejšie prístroje, ktoré nahradili pôvodné Digitron a dokonca sa vyrábali napríklad aj digitálne hodinky s LED displejom. Tiež sa začali vyrábať prvé LED žiarovky s päticami klasických vláknových žiaroviek ako E27 a E14.

led ziarovky

LED žiarovkám patrí súčasnosť a budúcnosť

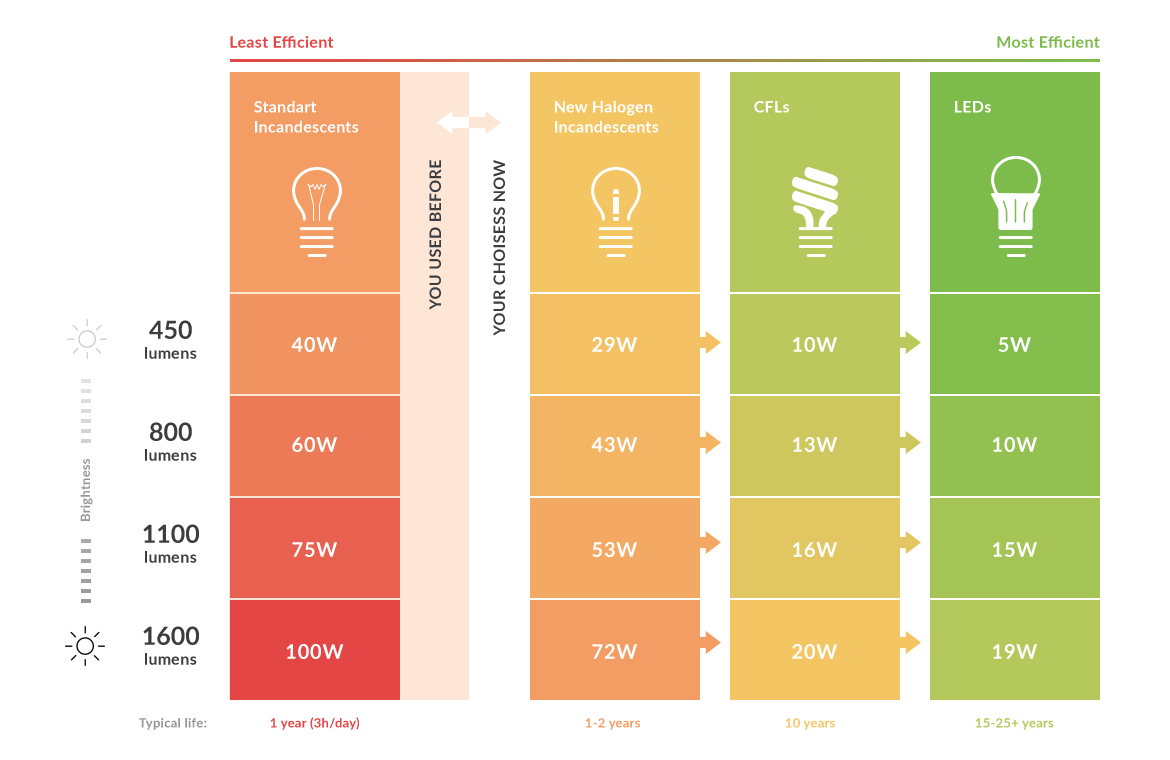

V dnešnej dobe, 130 rokov po Edisonovom vynáleze vláknovej žiarovky, sledujeme veľmi rýchly nástup nových zdrojov osvetlenia - LED žiaroviek. Pravdepodobne nikto pred niekoľkými rokmi netušil, že LED žiarovky tak rýchlo a s takou razantnosťou začnú ovládať trh so svetelnými zdrojmi. Veď predchodca LED žiaroviek - úsporná žiarovka (žiarivka) sa presadzovala na trhu v podstate desiatky rokov a dodnes má tento typ úsporného svietidla mnoho odporcov a niet sa čomu diviť. Úsporná žiarovka (žiarivka) s predradníkom má svoje negatívá, medzi ktoré patrí predovšetkým neprirodzená farba svetla, dlhá doba od rozsvietenie do plného svitu žiarovky, neľahká regulácia svitu, atď.. Bežné žiarovky sú dnes už brané ako prežitok doby a nemajú oproti LED žiarovkám, okrem nízkej ceny, žiadne výhody - sú veľmi neúsporné, produkujú veľké množstvo odpadového tepla, majú malú životnosť, pri rozbití sú nebezpečné, môžete sa o ne popáliť, atď. LED žiarovky majú veľa výhod, oproti klasickým vláknovým alebo úsporným (žiarivkovým) žiarovkám a na trhu je dnes možné si vybrať takú LED žiarovku, ktorá bude presne zodpovedať vašim požiadavkám.

Výhody použitia LED žiarovky

LED žiarovky produkujú viac svetla na watt energie ako žiarovky (majú tzv. vyšší merný výkon lm/W), čo je užitočné v zariadeniach napájaných batériami alebo v úsporných zariadeniach no hlavne v cene za elektrickú energiu. Môžu vyžarovať svetlo v požadovanej farbe bez použitia farebných filtrov. Ich puzdro môže byť navrhnuté na sústredenie svetla na určité miesto. Svetelné tepelné (klasické žiarovky) a fluorescenčné (kompaktné žiarivky) zdroje väčšinou potrebujú na sústredenie svetla vonkajšiu optickú sústavu. V zariadeniach, kde je nutná funkcia "stmievanie", nemenia svoju farbu pri znížení napájacieho prúdu, naopak žiarovky pri znížení napájacieho napätia dávajú žltšie svetlo. LED žiarovky sú odolnejšie voči nárazom. Sú ideálne na použitie v zariadeniach, kde dochádza k častému zapínaniu a vypínaniu, klasické žiarovky môžu pri častom zapínaní a vypínaní zhorieť. LED žiarovky majú extrémne dlhú životnosť. Jeden z výrobcov v USA vypočítal odhadovanú dobu životnosti ich LED žiaroviek medzi 100 000 a 1 000 000 hodín. U kompaktných žiariviek je obvyklý údaj 10 000 - 30 000 hodín, u klasických, vláknových žiaroviek 1000 - 2000 hodín, pričom u vysoko výkonných žiaroviek použitých pri svetelných efektoch je životnosť len 15 - 75 hodín!.

Hlavnou výhodou LED žiaroviek a všeobecne LED technológie oproti klasickým svetelným zdrojom je ich efektivita. LED žiarovky ušetria až 90 % elektrickej energie. A kým klasické žiarovky premenia na svetlo iba 6 % elektrickej energie a zvyšok spotrebujú na produkciu tepla, LED svetelné zdroje produkujú približne 100 lúmenov na jeden watt a iba malú časť energie premieňajú na teplo. Okrem toho LED zdroje majú extrémne dlhú životnosť, od 25- do 50-tisíc hodín. V porovnaní s klasickými žiarovkami, ktoré majú životnosť od 1000 do 2000 hodín, môžu vydržať až 50-násobne dlhšie. Ako ďalšie výhody LED žiaroviek sú, že vynikajú aj spoľahlivosťou a odolnosťou proti nárazom či otrasom pri manipulácii, taktiež poskytujú okamžité rozsvietenie, neobmedzený počet spínacích cyklov a možnosť plnohodnotného stmievania - v ponuke sú samostatné stmievateľné LED žiarovky. Navyše LED žiarovky a LED svietidlá dodávajú interiéru zaujímavý moderný dizajn a atmosféru

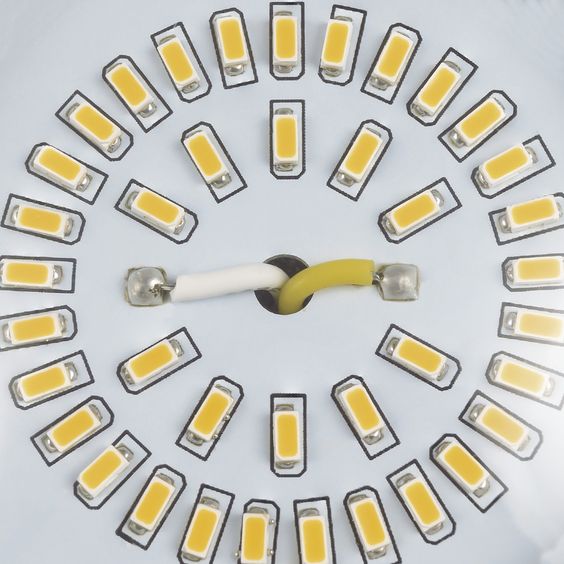

Čo sú to SMD LED žiarovky

smd led ziarovky

SMD LED - písmená SMD skracujú anglické slová Surface Mount Device, čo sa dá voľne preložiť ako súčiastky pre povrchovú montáž. Hlavnou výhodou SMD LED diód je ich svietivosť, ktorá je až 6x vyššia než u klasických LED diód. Ďalej poskytujú až 2x širší uhol osvetlenia ako klasické diódy. U SMD LED diód je uhol osvetlenia 120 °. Klasické LED diódy majú uhol osvetlenia iba 60 °. Ďalšou výhodou týchto diód je ich veľkosť a nižšie náklady na výrobu.

Prečo si vybrať LED žiarovky

Tým nejpádnějším dôvodom, prečo LED žiarovky zažívajú taký rýchly nástup, je predovšetkým ich účinnosť. Kým svetelný výkon vláknových žiaroviek je v priemere niekde okolo hodnoty 12Lm/Watt, súčasné LED žiarovky dosahujú hodnoty bežne od 60 Lm/Watt až po 150Lm/Watt. Prečo si vybrať LED žiarovky alebo SMD LED žiarovky? V závislosti od typu vláknovej žiarovky a LED žiarovky môže LED diódová žiarovka dosiahnuť až 10x vyššiu účinnosť, alebo inak povedané, až 10x menšiu spotrebu ako klasická žiarovka a to platí pre v súčasnosti bežne vyrábané typy LED žiaroviek. V budúcnosti budú nové typy LED žiaroviek ešte účinnejšie. LED technológie zaznamenali v posledných rokoch obrovský rozvoj. Vývoj pokročil natoľko, že LED žiarovky sa dajú použiť aj tam, kde to doteraz nebolo možné. Svoje miesto si našli v osvetlení interiérov aj exteriérov. Využívajú sa v domácnostiach, kanceláriách, ale tiež na vonkajšie osvetlenie budov či verejných komunikácií. LED-ky poskytujú nielen efektívnejšiu alternatívu klasických svetelných zdrojov, ale sú aj viac ekologické, neobsahujú škodlivé látky, ktoré by zaťažovali životné prostredie alebo ohrozovali zdravie človeka.

Druhy LED diód

V súčasnej dobe sú na trhu LED žiarovky s diódami týchto druhov:

Klasické vysokosvietivé LED pre použitie na osvetľovanie priestorov majú nevýhodu, že svietia príliš v úzkom uhle (60°). Nimi osadené LED žiarovky dosahujú dosť nízku svietivosť. Z týchto dvoch dôvodov sa prestávajú používať.

Výkonové LED (Power LED) s výkonom 1W, 2W alebo 3W sú na tom podobne ako klasické svetlo emitujúce diódy - rozptyl svetla iba 60° a majú pri najčastejšej konfigurácii 3x1W LED svetelný tok iba okolo 220 lumenov, preto sú postupne nahrádzané SMD technológiou.

SMD 3528 LED sú jednodiódové čipy s rozptylom svetla 120° a dobrou účinnosťou. Príkon jedného čipu je 0.08W. SMD 3528 LED má priblížne takú svietivosť, ako dve vysokosvietivé klasické diódy. SMD 3528 v porovnaní s čipom SMD 5050 má rovnaké vlastnosti, iba že obsahuje iba jeden čip a nie tri. Výhodou oproti SMD 5050 je lepšie chladenie čipov okolitým vzduchom, nevýhodou je potreba väčšieho priestoru.

SMD 5050 LED je trojdiodový čip s povrchom o veľkosti 5 x 5 mm a príkonom 0.24W. Vysoká svietivosť pri malom rozmere LED čipu, rozptyl svetla 120° a vysoká účinnosť spôsobujú, že tento chip úplne vytlačil klasické staršie LED, oproti ktorým má až 6-násobne vyššiu svietivosť.

SMD 5630 LED - čip s príkonom 0.5W. Tento nový model LED čipov má ešte vyššiu svietivosť ako SMD 5050 a menší rozmer. Rozptyl svetla 120° a veľmi vysoká účinnosť.

SMD 3014 LED je menší typ čipu SMD 5630 s príkonom 0.08W, rozptyl svetla 120°.

SMD 2835 - zásadný rozdiel oproti predchádzajúcim druhom čipov je vo vertikálnej konštrukcii SMD 2835. V spodnej časti čipu je hliníková podložka, ktorá slúži ako chladič a dovoľuje lepšie chladenie diódy pri použití vyšších prúdov. To prináša rad zásadných výhod oproti predchádzajúcim používaným SMD čipom:

  • zväčšuje sa tepelná odolnosť čipu a zásadným spôsobom sa zlepšuje jeho chladenie. Meraním bolo preukázané, že oproti čipom 3528 a 3014 sa tepelná odolnosť zvyšuje až 2-3x.
  • zlepšené chladenie predlžuje životnosť čipu a je znížený pokles svietivosti v priebehu života zdroja
  • účinnosť zdroja sa zásadným spôsobom zvyšuje. V porovnaní s čipom SMD 3528, ktorý dosahuje 70-80lm / W je možné dosiahnuť u čipu SMD 2835 100-110lm / W.
  • pri rovnakej svietivosti je úspora príkonu 20% v porovnaní s čipmi 3528 a 3014.
  • podstatne nižší pokles svietivosti žiarovky v priebehu jej životnosti v porovnaní s predchádzajúcimi druhmi čipov
  • vynikajúci súčiniteľ podania farieb Ra vyšší ako 80
  • zvýšenie strednej doby života minimálne o 10 tisíc hodín
  • zvýšenie počtu zopnutí a vypnutí z 15 tisíc na 20 tisíc
  • v porovnaní s čipom 3014 väčšia plocha čipu zaisťuje lepšiu svietivosť. Svieti celá plocha čipu a nie je vidieť bodový zdroj diódy
  • čip je výrazne tenší, čím sa výrazne zvyšuje efektivita


COB LED vznikla spojením viacerých SMD LED čipov do jedného veľkého čipu. Umožňuje vyššiu svietivosť z rovnakej plochy, ako skupina jednotlivých SMD chipov. Nevýhodou COB LED je vyššia prevádzková teplota a teda i nutnosť lepšieho chladenia, ale i vyššia cena. Osádzajú sa napríklad do LED reflektorov.

led ziarovky

Svetelný tok

Dôležitým parametrom pri výbere vhodnej LED žiarovky je jej svetelný tok udávaný v lumenoch (lm) a práve množstvo lumenov si vlastne v prípade žiaroviek kupujete. Ide o parameter, ktorý nájdete v popise LED žiarovky.

Svetelný tok vyjadruje svetelnú energiu, ktorú žiarovka vyžiari za jednu sekundu. Keďže sa jedná o fotometrickú veličinu, táto energia je posudzovaná z hľadiska citlivosti normálneho oka na rôzne farebné teploty svetla, z čoho vyplývajú aj rôzne hodnoty svetelného toku pri rovnakých LED žiarovkách, ktoré sa líšia práve farebnou teplotou. V prípade bielej dennej si tak môžete všimnúť zvyčajne mierne nižší svetelný tok než v prípade rovnakej žiarovky s farbou studená biela.

Svetelný tok majú samozrejme všetky typy svetelných zdrojov a ich typické hodnoty nájdete v nasledujúcej tabuľke (Nariadenie Komisie (ES) č. 244/2009 z 18. marca 2009).





Typ žiarovky Svetelný tok
Klasická wolframová 25 W 230 lm
Klasická wolframová 40 W 380 lm
Klasická wolframová 60 W 710 lm
Klasická wolframová 75 W 920 lm
Klasická wolframová 100 W 1340 lm
Halogenová 25 W 210 lm
Halogenová 40 W 420 lm
Halogenová 100 W 1400 lm
Halogenová 300 W 4600 lm
Fluorescenční 7 W 300 lm
Fluorescenční 20 W  895 lm

Kvalita LED čipov

Svetelný tok LED čipov je úmerný čistote použitých materiálov. Napríklad pre LED čip SMD 5050 je maximálny dosiahnuteľný svetelný tok 24 lumenov/kus. V bežných LED žiarovkách sa však používajú menej kvalitné čipy, najčastejšie 18lm/čip, alebo ešte slabšie. Tento údaj je svetelný tok pri maximálnom prúde prechádzajúcim LED čipom, ktorý však nemôže byť použitý trvalo, inak by sa veľmi skrátila životnosť LED žiarovky. Elektrický prúd prechádzajúci LED čipmi môže byť najviac 70% z maximálnej hodnoty, aj to iba v prípade kvalitného chladenia, inak sa prúd znižuje ešte viac. Tým sa znižuje aj výkon LED žiarovky na 60 až 70%
LED žiarovka s 27ks SMD 5050 čipov so svietivosťou 18lm/čip nebude mať svietivosť 486 lumenov (27x18), ale maximálne 400lm a aj to ešte môže byť nižšia, keďže LEDčipy sú v tolerancii 17-18lm/čip a výrobca uviedol svetelný tok v hornej hranici. LED žiarovky, ktoré by mali LED čipy so svetelným tokom 24lm/čip, by boli veľmi drahé, a cena takejto LED žiarovky by bola minimálne dvojnásobná.

led ziarovky

RoHS certifikát

RoHS (Restriction of the use of Hazardeous Substances) je direktíva zakazujúca používanie nebezpečných látok v elektrických a elektronických zariadeniach. Táto direktíva vstúpila do platnosti 1.júla 2006. Cieľom direktívy RoHS je zakázať používanie nebezpečných látok pri výrobe elektrických a elektronických zariadení a tým prispieť k ochrane ľudského zdravia a životného prostredia.

Direktiva RoHS zakazuje použitie týchto látok:

  • Kadmium
  • Ortuť
  • Olovo
  • Hexavalentný chróm
  • Polybromované bifenyly (PBB)
  • Polybromované difenylethery (PBDE)

Pôsobenie direktívy:

v zariadeniach používaných prevažne v oblasti spotrebného tovaru

  • spotrebné zariadenia
  • IT a telekomunikačné zariadenia
  • veľké domáce prístroje
  • malé domáce prístroje
  • svetelné zariadenia (vrátane elektrických žiaroviek a svetelného príslušenstva)
  • elektrické a elektronické nástroje, okrem veľkých stacionárnych priemyselných nástrojov
  • automaty ( bankomaty, automaty na nápoje....)
  • hračky, zariadenia na šport a voľný čas


Používanie zariadení obsahujúcich uvedené ťažké kovy a retardanty horenia (PBB, PBDE) nad určený limit sú direktívou zakázané. Direktíva stanovuje určité výnimky pre niektoré zariadenia z dôvodu nutnosti použitia zakázaných látok pri technologických postupoch výroby.

Direktíva RoHS sa nevzťahuje na:

  • zariadenia, ktoré nepatria do vyššie uvedených kategórií
  • lekárske zariadenia.
  • monitorovacie a kontrolné prístroje.
  • veľké, stacionárne priemyselné nástroje.
  • náhradné diely, slúžiace na opravu alebo opätovné použitie v elektrických a elektronických zariadeniach, ktoré boli umiestnené na trhu pred 1. júlom 2006.
  • zariadenia, týkajúce sa ochrany hlavných záujmov štátnej bezpečnosti, zbraní, streliva a vojenského vybavenia, špeciálne určeného na vojenské účely.
  • žiadosti vyňatých z pôsobnosti direktívy, zvyčajne z dôvodov technickej spoľahlivosti alebo bezpečnosti.

Stupne IP ochrany

Stupeň ochrany krytom alebo krytie alebo skrátene stupeň ochrany alebo nepresne stupeň krytia je odolnosť elektrospotrebiča voči vniknutiu cudzieho telesa či vniknutiu kvapalín. Vyjadruje sa v tzv. IP kóde (IP je z anglického international protection). Kód tvoria 2 cifry: prvá cifra udáva ochranu pred nebezpečným dotykom a pred vniknutím cudzích predmetov, druhá cifra udáva stupeň krytia pred vniknutím vody. Maximálny možný stupeň krytia je IP68.



PRVÁ ČÍSLICA

STUPEŇ OCHRANA OSÔB
OCHRANA PRED NEBEZPEČNÝM DOTYKOM
OCHRANA ZARIADENIA
OCHRANA PRED VNIKNUTÍM CUDZÍCH PREDMETOV
IP 0x bez ochrany bez ochrany
IP 1x chrbtom ruky (> 50 mm) veľkých (≥ 50 mm)
IP 2x prstom (> 12 mm, dĺžka 80 mm) malých (≥ 12,5 mm)
IP 3x nástrojom (> 2,5 mm) drobných (≥ 2.5 mm)
IP 4x nástrojom, drôtom (> 1 mm) veľmi drobných (≥ 1 mm)
IP 5x akoukoľvek pomôckou prachom
IP 6x akoukoľvek pomôckou prachotesné



DRUHÁ ČÍSLICA

IP STUPEŇ OCHRANY

IP x0 Bez ochrany
IP x1 Zvisle padajúce kvapky vody.
IP x2 Šikmo padajúce kvapky
IP x3 Kropenie vodou (dážď)
IP x4 proti striekajúcej vode
IP x5 Tryskajúca voda
IP x6 Intenzívne tryskajúca voda
IP x7 Dočasné ponorenie
IP x8 Trvalé ponorenie



PRÍDAVNÉ PÍSMENO

Používa sa iba vtedy, ak je skutočná ochrana vyššia ako udávaná prvou číslicou alebo ak je prvá číslica X.

PÍSMENO OCHRANA PRED DOTYKOM NEBEZPEČNÝCH ČASTÍ
A Chránené pred dotykom chrbtomm ruky (priemer 50 mm)
B Chránené pred dotykom prstom (priemer 12 mm, dĺžka 80 mm)
C CHránené pred dotykom nástrojom (priemer 2,5 mm, dĺžka 100 mm)
D Chránené pred dotykom drôtom (priemer 1 mm, dĺžka 100 mm)



DOPLNKOVÉ PÍSMENO

Udáva doplnkovú informáciu o výrobku.

PÍSMENO
H Zariadenie vn
M skúšané škodlivé účinky vody ak sú pohyblivé časti zariadenia v pohybe
S skúšané škodlivé účinky vody ak nie sú pohyblivé časti zariadenia v pohybe
W vhodné pre použitie za stanovených poveternostných podmienok
