LED pásy, typy LED pásov, RGB LED pásy, zapojenie LED pásov

Tento malý návod by Vám mal pomôcť podrobnejšie sa zoznámiť s využitím a inštaláciou týchto efektných a hlavne moderných osvetľovacích prvkov. LED pásy sú predovšetkým úsporným riešením dekoratívneho osvetlenia a z ich širokej ponuky rôznych typov si určite vyberiete ten najvhodnejší.

LED pásy obvykle predstavujú samolepiaci ohybný pásik, na ktorom sú pripájané LED diódy, zastúpené najčastejšie v SMD prevedení. LED pásy sú vďaka svojej konštrukcii veľmi dobre ohybné a výborne sa tak hodia pre osvetlenie aj takých miest, kde by iné zdroje svetla neuspeli už len kvôli svojej veľkosti. V ponuke nájdete LED pásy so šírkou 8 alebo 10 mm v rôznych farebných i typových prevedeniach. Od LED pásov bez Ip krytia určených pre inštaláciu do suchých priestorov až po vodotesné typy s krytím IP 68, ktoré môžu byť trvalo a za plnej prevádzky ponorené vo vode.
LED pásy je možné strihať aj obyčajnými nožnicami, avšak len na vopred vyznačených miestach, kde sú predovšetkým k dispozícii napájacie piny. Tie potom slúžia k napájaniu celého odstrihnutého LED pásu a nie je ďalej potrebné nič spájať. Zakúpený samolepiaci pásik je vybavený kvalitnou lepiacou páskou 3M, ktorá veľmi dobre priľne ku každému hladkému a odmastnenému povrchu. Jednoducho stačí oddeliť kryciu pásku a LED pás nalepiť na pripravený povrch. Podľa našich skúseností veľmi dobre držia LED pásy na nábytku a plastovom alebo keramickom podklade.
Na každom segmente LED pásu sú pripravené spájkovacie plôšky, na ktoré je možné prispájkovať vodiče.  Pochopiteľne, ako už bolo spomenuté, všetky moduly na LED pásoch sú už z výroby prepojené, takže napájanie stačí pripojiť len k prvému segmentu a rozsvieti sa celý pás. Ak si pripájate vodiče sami, vzniknutý spájkovaný spoj je vhodné zaizolovať. Môžete k tomu použiť napríklad zmršťovaciu bužírku alebo najlepšie silikón.

Tabuľka pre výber vhodného zdroja pre použitie s LED pásmi v závislosti od dĺžky a typu LED pásu

LED napájacie zdroje
Ak pripojený LED pás bude svietiť väčšiu časť dňa, doporučujeme použiť silnejší napájací zdroj s rezervou cca 10% z vypočítanej hodnoty. Napr. : Máme 5m LED pásik typu 300 LED 3528 so spotrebou 4,8W/m. Chceme určiť vhodný zdroj na napájanie tohto LED pásu. Podľa tabuľky tomuto zaťaženiu zodpovedá 25W zdroj, pre menej intenzívne zaťaženie môžeme teda použiť 25W zdroj. Avšak ale očakávame trvalé zaťaženie zdroja, je vhodné ešte pripočítať rezervu aspoň 10 % výkonu. Pre trvalé zaťaženie zdroja bude preto vhodnejšie použiť 30W zdroj.

Ako inštalovať RGB LED pásy

Schéma zapojenia LED pásu

Inštalácia RGB LED pásov je veľmi jednoduchá. Dozviete sa všetko, čo pre úspešné zapojenie RGB LED pásov budete potrebovať.

Typy RGB LED pásov

V ponuke sú zvyčajne 2 typy RGB LED pásikov v niekoľkých prevedeniach:
RGB LED pás 150SMD s 30 LED na meter (spotreba 7,2W / meter)
RGB LED pás 300SMD s 60 LED na meter (spotreba 14,4W / meter)

V prvom rade je nutné zvoliť, ktorý zo spomínaných typov RGB LED pásov budete chcieť zakúpiť. RGB LED pás 300SMD má 2x väčšiu svietivosť ako 150SMD. Na druhú stranu väčšina LED ovládačov umožňuje svetlo stlmovať, preto je možné zakúpiť silnejší RGB LED pás 300SMD a v prípade potreby svetlo potom stlmiť.

Vyberáme zdroj

Voľba napájacieho zdroja je veľmi dôležitá. Pre dlhodobú prevádzku je nutné zvoliť napájací zdroj s dostatočným vysokým výstupným výkonom a vo vhodnom prevedení. Aký silný zdroj potrebujete, vypočítate veľmi ľahko. U každého LED pásu je uvedený príkon na meter. Po vybraní presnej dĺžky vášho LED pásu jednoducho vynásobíte príkon x dĺžka LED pásu x 1,2 (rezerva)
Príklad: Ak kúpite 3 metre LED pásu s príkonom 7,2W/m, príkon 3 metrov je 21,6W. Odporúčame v prípade napájacích zdrojov vždy počítať aspoň s 20% rezervou oproti príkonu svetelného zdroja. Ak Vám vyjde napríklad príkon LED pásov 48W, je nutné zvoliť 60W napájací zdroj, nie 50W zdroj.



Ovládač pre RGB LED pásy

Pre zmeny farieb, programov a pod. je v prípade RGB LED pásov nutné zakúpiť ovládač/kontolér pre RGB LED pásy. Ovládače môžeme rozdeliť napríklad podľa prenosu signálu na IR, rádiový manuálny. Manuálne ovládanie nemá diaľkový ovládač.
Ak zakúpite ovládač s IR ovládaním, je nutné vždy pri ovládaní mieriť na viditeľné čidlo, ktoré je súčasťou prijímača ovládacej sady. Ovládače s IR signálom neodporúčame použiť k TV, pretože môžu komunikovať s TV ovládačom.
Ak zvolíte ovládanie cez rádiový signál, nie je nutná priama viditeľnosť. Možno teda prijímač schovať napríklad do skrinky, za televíziu apod.
Každý RGB LED ovládač má maximálne zaťaženie, ktoré určuje, koľko LED RGB pásu je možné na tento ovládač zapojiť. (Napríklad LED ovládač RF 20 tl. má maximálne zaťaženie 72W, čím môžete na tento ovládač pripojiť 10m s príkonom 7,2W/meter alebo 5m LED pásika s príkonom 14,4W / m atď.)

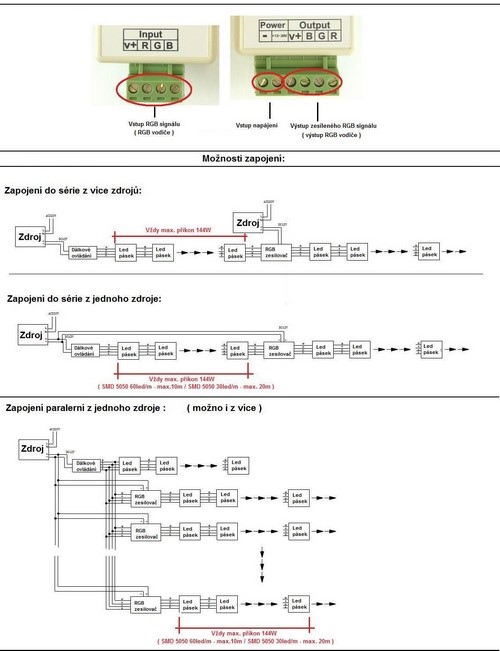

Ak Vám nestačí výkon existujúceho ovládača alebo napríklad potrebujete predĺžiť vetvu osvetlenia, možno použiť RBG zosilňovač signálu a získať tým ďalší potrebný výkon bez použitia ďalšieho ovládača.

zapojenie zosilovača LED
